【新品上市】AND--9E01-L22A系列稱重傳感器--9E01-L22A-1MNC※1
?
?用于拉伸/壓縮的稱重傳感器（具有兩個方向的檢測數據）
?惰性氣體填充、全密封焊接結構
?兼容遙感
?優異的抗偏心性和抗疲勞性
?主要用途：疲勞試驗機、工業機械等。
?附測試報告
?
?
類型
| 類型名稱 | 額定容量（質量） | 產品代碼 |
|---|---|---|
| 9E01-L22A-10KN | 10kN | AV9E01-L22A10KN |
| 9E01-L22A-20KN | 20kN | AV9E01-L22A20KN |
| 9E01-L22A-50KN | 50kN | AV9E01-L22A50KN |
| 9E01-L22A-100KN | 100kN | AV9E01L22A100KN |
| 9E01-L22A-200KN | 200kN | AV9E01L22A200KN |
| 9E01-L22A-500KN | 500kN | AV9E01L22A500KN |
| 9E01-L22A-1MN | 1MN | AV9E01-L22A-1MN |
| 9E01-L22A-10KNC*1 | 10kN | AV9E01-L22A10KC |
| 9E01-L22A-20KNC*1 | 20kN | AV9E01-L22A20KC |
| 9E01-L22A-50KNC*1 | 50kN | AV9E01-L22A50KC |
| 9E01-L22A-100KNC*1 | 100kN | AV9E01L22A100KC |
| 9E01-L22A-200KNC*1 | 200kN | AV9E01L22A200KC |
| 9E01-L22A-500KNC*1 | 500kN | AV9E01L22A500KC |
| 9E01-L22A-1MNC*1 | 1MN | AV9E01-L22A-1MC |
(*1) 我們將提供單獨的估算。
(*2) 本產品有一個連接到直接電纜的 NDIS 連接器。交付產品的銘牌、測試報告和使用說明書將與不帶連接器的產品具有相同的型號名稱。
規格
| 額定輸出 | 2mV/V±1% | 允許過載 | 150％RC |
| 限制過載 | 200％RC | 非線性 | 0.03％RO |
| 滯后現象 | 0.03％RO | 重復性 | 0.02％RO |
| 推薦施加電壓 | 12V以內 | 允許施加電壓 | 20V |
| 輸入電阻 | 350Ω | 輸出電阻 | 350Ω |
| 溫度補償范圍 | -10至60℃ | 允許溫度范圍 | -30至80℃ |
| 溫度對零的影響 | 0.002% RO/℃ | 溫度對輸出的影響 | 0.002%/℃ |
| 連接器/電纜 | 直電纜5m（Φ8mm，6芯屏蔽），NDIS連接器或裸端 | 材料 | 鐵 |
| 防塵防水 | - | 電纜顏色 | 紅色：電源+，黑色：電源-，綠色：輸出+，白色：輸出-，黃色：傳感+，藍色：傳感-，屏蔽 |
| 合規指令（RoHS2指令） | ○ | 選項 | 延長線、負載按鈕、安裝底座、自由支架、負載接收器、旋轉附件、批次結束 |
?
?

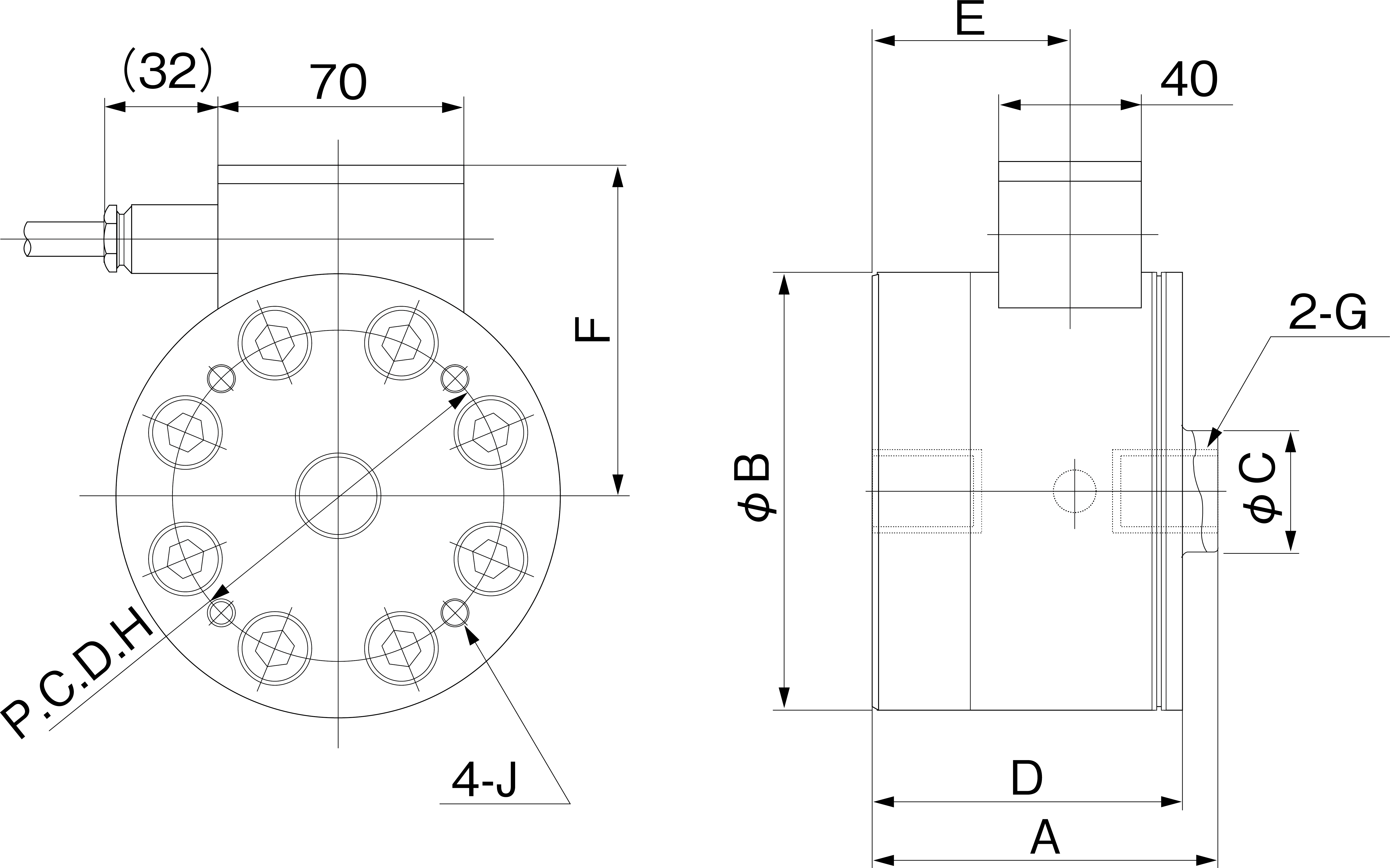

按型號劃分的尺寸和規格
| 類型名稱 | 額定容量 | A | B | C | D | E | F | G | H | J | 質量 | 固有頻率 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9E01-L22A-10KN, 9E01-L22A-10KNC |
10kN | 80 | 100 | 22 | 72 | 42 | 78 | M12×1.75深20 | 80 | M8×深12 | 3.2kg | 6.0kHz |
| 9E01-L22A-20KN, 9E01-L22A-20KNC |
20kN | 80 | 100 | 22 | 72 | 42 | 78 | M16×2深度20 | 80 | M8×深12 | 3.2kg | 8.6kHz |
| 9E01-L22A-50KN, 9E01-L22A-50KNC |
50kN | 95 | 125 | 34 | 85 | 52 | 94 | M24×2深度30 | 95 | M8×深15 | 6.8kg | 6.4kHz |
| 9E01-L22A-100KN, 9E01-L22A-100KNC |
100kN | 135 | 160 | 48 | 120 | 75 | 114 | M36×2深45 | 120 | M8×深15 | 16kg | 5.9kHz |
| 9E01-L22A-200KN, 9E01-L22A-200KNC |
200kN | 175 | 200 | 65 | 155 | 100 | 136 | M48×3深度60 | 160 | M8×深15 | 34kg | 4.9kHz |
| 9E01-L22A-500KN, 9E01-L22A-500KNC |
500kN | 270 | 310 | 105 | 250 | 165 | 192 | M80×3深度90 | 230 | M16×深30 | 135kg | 4.0kHz |
| 9E01-L22A-1MN、 9E01-L22A-1MNC |
1MN | 330 | 400 | 150 | 310 | 210 | 239 | M110×4深度110 | 300 | M16×深40 | 280kg | 3.5kHz |
?
?
?
?
?
?
?
